一、JB-QB-LD128EH(M)火災報警控制器(聯動型)産品介紹

JB-QB-LD128EH(M)火災報警控制器(聯動型)是智能化的二總線火災自動報警設備，採用中文液晶顯示，集報警及聯動控制於一體，分2個回路，-大地址點數爲512點，配備瞭8路繼電器有源輸出。該控制器採用嵌入式控制系統，配合我公司全系列探測器、模塊、手報及其他相關設備
，廣泛應用於中、小型消防工程項目。

經過公安部消防産品合格評定中心及--消防電子産品質量監督檢驗中心依據GB4717-2005《火災報警控制器》、GB16806-2006《消防聯動控制系統》、《強制性認證實施規則》、《強制性産品認證實施細則》檢驗和審核，符合認證要求，取得消防産品3C認證
。

二、JB-QB-LD128EH(M)火災報警控制器功能特性

1、區域控制器，本機容量：2個回路、-大512個地址點、手動控制盤1塊（8路輸出，其中包括1路聲光警報器專用輸出）。

2、全中文128×64LCD液晶顯示屏，指示燈指示關鍵狀态，操作方便
。

3、中
、英文顯示靈活切換，滿足産品國際化的要求。

4、具有中、英文信息打印功能。

5、JB-QB-LD128EH(M)具有1路公共火警無源接點輸出，1路公共故障無源接點輸出。

6、可通過本機或SD卡進行現場數據設置。

7、具有CANBus接口，可通過LD6900系列通訊轉換卡（CANBus、RS232、RS485、以太網、電話線、GPRS）作爲區域控制器與其他設備聯網。

8、具有黑匣子功能，能存貯1000條火警記錄、1000條氣體滅火記錄和1000條其它記錄。

9、外部設備可通過總線控制，也可通過多線手動盤直接控制。

10、JB-QB-LD128EH(M)具有回路短路保護和電源短路保護功能。

11、具有監管報警功能。

三、JB-QB-LD128EH(M)火災報警控制器技術參數

型号：JB-QB-LD128EH(M)

主電源電壓：AC 220V(187V ～ 242V) 50Hz

回路輸出電壓
：DC 14V ～ 24V

聯動輸出參數：DC 24V/4A

回路數量：2 回路

直接輸出接點數：8 路( 含1 路聲光警報器) 有源輸出

-大總線設備地址數：512（單回路地址總數：256）

-大回路輸出電流：200mA

空載功耗：≤ 5W

工作環境溫度：0℃～ 45℃

工作環境相對濕度：≤ 95%〔(40±2)℃，無凝露〕



殼防護等級：IP30

安裝方式：壁挂

備用電池：12V/14Ah 電池（兩節）

-大外形尺寸：長440mm× 寬160mm× 高580mm

重量
：11.2 Kg±0.1 Kg（不含電池）

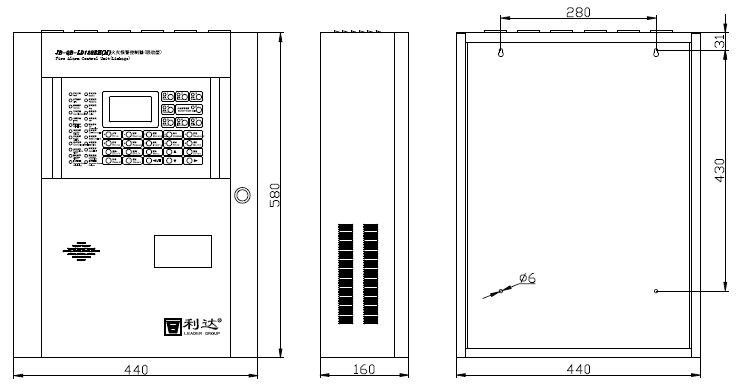

四、JB-QB-LD128EH(M)火災報警控制器外形結構示意圖（單位：mm）
