一、TS-GSTN601消防電話分機特點

TS‐GSTN601消防電話分機是固定式消防電話分機，分機須與TSZ‐GSTN60總線式消防電話總機配合使用
。TS‐GSTN601消防電話分機在正常監視狀态時，指示燈閃亮以指示工作正常，當發生緊急情況時，摘下電話手柄呼叫消防電話總機。分機撥碼開關預置7位編碼，有效編碼範圍1‐99。0及大於99的地址爲無效地址。

二

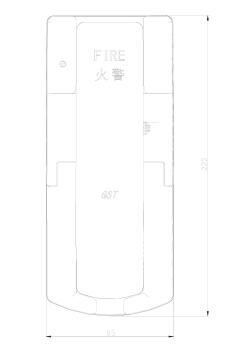

、TS-GSTN601消防電話分機主要技術指标 型号 TS-GSTN601 環境溫度 ‐10～55℃ 相對濕度 ≤95％ 外殼防護等級 IP30 TS‐GSTN601分機待機狀态耗電 ＜1mA 通話狀态耗電：＜30mA TS‐GSTN601分機尺寸 外形尺寸：220mm×95mm×66.5mm(包括手柄) 安裝孔間距 60mm

三、TS-GSTN601消防電話分機結構特征與安裝

S‐GSTN601消防電話分機是採用86預埋合固定孔安裝方式。安裝時，先将本機下部機蓋打開，露出安裝固定孔，然後利用螺釘将本機在86預埋合固定孔上緊固連接。接線完成後，再将下部機蓋蓋好，固定。

本機背面的H+/H-端子連接有極性消防電話總線，導線應選用截面積大於1平方毫米的雙色雙絞線。

三、TS-GSTN601消防電話分機應用方法

TS‐GSTN601消防電話分機同TSZ‐GSTN60電話總機之間通過兩總線相連，兩總線分正負極性。調試時與TSZ‐GSTN60消防電話總機配合試驗。預置好分機編碼、確定安裝和接線正確無誤後，接通電源。在總機上通過“設在線分機”功能操作，而将本分機登錄到系統中。設置完成後，指示燈閃亮，表示分機處於正常待機狀态，摘後可呼叫總機進行通話。
