一、vlf-250吸氣式感煙火災探測器概述：

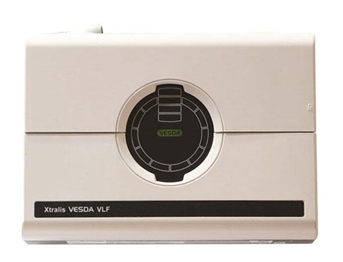

XtralisVESDAVLF系列吸氣式感煙火災探測器(VLF-250)是一種用於保護250平米(2500平方英尺)以下小型重要環境的極早期預警煙霧探測器。VLF-250吸氣式感煙火災探測器的工作原理是通過採樣管網上的採樣孔，不斷地採集空氣樣品，，然後對採樣空氣進行過濾並傳送至探測腔，通過光散射技術，探測到微量的煙霧，探測器的狀态信息在被顯示的同時還可以通過繼電器或備選的網卡進行輸出。

操作簡便

VLF不需要特殊接口或軟件編程工具，開箱即能進行安裝與調試。

運行期間，獨特的煙霧刻度顯示器能使用戶即便遠離煙霧，也能掌握其即時狀态。發生故障時，用戶隻需打開現場維護檢修蓋闆，啓動“即時故障探測器”功能，便能確定具體的故障原因。該信息随後被傳送至各自的消防服務公司，確保技術維修人員在到達現場之前做好充分的準備。

超聲波氣流傳感

VLF中用到的正在申請--的超聲波氣流傳感技術可直接讀取採樣管内的氣流速率，系統不會受空氣溫度、氣壓變化及外部污染的影響。VLF是首次使用超聲波氣流傳感的空氣採樣式煙霧探測器。

性能特征

•安裝、調試簡便

•超聲波氣流傳感技術

•基於激光技術的絕對煙霧探測

•預制标準管網設計方案

•可編程報警阈值

•潔淨空氣屏障，保護光學元件不受污染

•即時識别顯示

•即時故障探測器™

•煙霧自學習™

•氣流自學習™

•現場維護檢修蓋闆

•相互獨立的多組事件記錄

•多達18000條事件記錄

•離線/在線配置功能

•多達250平米(2500平方英尺)的覆蓋區域

二、VLF-250空氣採樣探測器技術特性：

型号	VLF-250
電源輸入	電壓：通常爲24VDC(18-30VDC)  24VDC時的電流：通常爲220mA，報警狀态下爲295mA  尺寸(寬x高x深)：255mmx185mmx90mm(97/8inx71/8inx31/2in)
重量	約2kg(4.4lbs)
額定IP	IP30
安裝方式	垂直、反向或水平
運行條件	探測器環境溫度：0°C至40°C(32°F至104°F)  空氣採樣溫度：0°C至40°C(32°F至104°F)  濕度 ：5%至95%(無冷凝)
採樣管網	-大採樣管長度：1x25m(80ft)(-多12個採樣孔)  每根支管2x15m(50ft)(每根支管-多6個採樣孔)  採樣孔選擇：預制的标準選項或根據管線模型設計工具(ASPIRE2™)確定-大採樣管長度
進氣管	公制标準或美制标準管線尺寸均适用。  外徑：25mm(1.05in.)，内徑：IPS21mm(¾in.)
覆蓋區域	随地方技術規範與标準可高達250m2(2500sq.ft.)  繼電器輸出  3個可轉換繼電器(火警1、行動、故障)，額定值爲2A，30VDC(-大值)，NO/NC觸點
電纜接入	3個25mm(1.05in.)電纜接入口(1個後部接入，2個頂部接入)
電纜連接	螺絲接線端子0.2至2.5mm2(30至12AWG)
接口	如端子闆連接圖所示，右端添加一個RS232編程端口。通用輸入接口(GPI)可提供以下功能：複位、停用 、待機、報警設置1、報警設置2及外部輸入功能 。
報警阈值設置範圍	警告、行動：0.025至2.00%obs/m(0.008至0.625%obs/ft)  火警1、火警2：0.025至20.00%obs/m(0.008至6.25%obs/ft)  單個報警延時：0至60秒  兩種報警阈值設置：基於時間或GPI
顯示面闆	4個報警狀态指示；故障及停用的指示；  煙霧濃度指示；即時故障探測  複位、停用及測試控制；煙霧及氣流自學習控制

事件記錄

VLF-250可多達18000條永久事件記錄，並分别加蓋時間與日期戳記，包括以下記錄：煙霧濃度、氣流水平、探測器狀态及故障條件

煙霧及氣流自學習

•根據煙霧濃度及氣流水平自動設置合理的報警阈值

•-短15分鍾，-長15天(缺省設置爲14天)

•自學習期間，先前設定的報警阈值不會改變

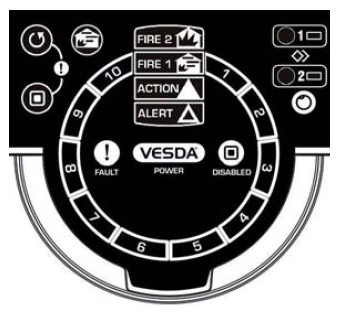

顯示面闆：

爲用戶配備的顯示器包括一個煙霧刻度、報警和狀态指示器。

開啓現場維護檢修蓋闆後，用戶可使用複位、停用、火警測試、自學習以及即時故障探測等功能。啓動即時故障測功能後，煙霧刻度即轉到默認指示器，刻度區域号碼與下列故障對應。

在即時故障探測功能啓動後，煙霧刻度會轉換爲故障指示燈，刻度的數字也會與下列故障相對應

故障指示器圖例：

1過濾器6外部設備/PSU

2吸氣泵7網卡

3高氣流8現場接線

4低氣流9自學習失敗

5n/a10探測器故障

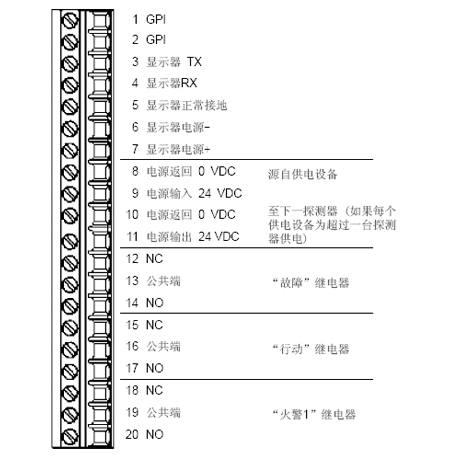

端子連接：

三、VLF-250吸氣式感煙火災探測器适用場所：

設備的持續正常運行對業務發展的目标是否非常關鍵？所提供的服務水平是否非常重要？

XtralisVESDA極早期煙霧探測報警設備可以對潛在火情發出極早期的報警
。這就爲及時排查並處理火情赢得瞭寶貴的時間，從而盡可能地避免發生損失、停工，以及因滅火系統的釋放而造成的浪費。

這對於下列設施是非常重要的：

通訊設施•金融數據中心•公共設施•無塵室•發電設施

2、煙霧難以探測的時候

強大的氣流是否會将煙霧稀釋，妨礙它到達天花闆
，使得煙霧難以被探測到？煙霧是否會被管道、内梁或真空區域所滞留？煙霧是否會由於高大的天花闆下方形成熱屏障層，而難以被探測到？

可以将XtralisVESDA的採樣點布置在回風格栅處或設備機櫃内，當氣流将煙霧帶到這裏時就可以對其進行探測。在高大開放空間裏，可以将XtralisVESDA探測器的採樣點布置在煙霧漂移所途經的地方——經常是在天花闆下方一定距離的層面。

适用於：

•服務器機房•無塵室•通訊設施•倉庫•中庭室内體育館•劇院•會展中心

3、難以接近探測器所在位置進行維護的時候

被保護區是否難以接近？對現有火災探測系統進行維護時是否需要暫停工作，從而給業務帶來不小的麻煩？可以将XtralisVESDA探測器安裝在便於接近的位置，隻把採樣管網布置在那些難以接近的區域，從而使維護簡便易行。

是下列場所的理想選擇：

•天花闆上方空間和地闆下區域•監獄和拘留所•電梯•通風管道•生産區域

4、需要隐蔽式探測的時候

保持建築物内部的設計和裝修不被破壞是否非常重要？現有煙霧探測系統對建築物外觀的破壞是否很成問題？可以安裝使用XtralisVESDA系統的毛細採樣管，因爲肉眼難以察覺它的存在。可以将探測器放置在櫃子裏或生活區。

這對於以下場所非常适用：

•現代化辦公設施•古建築遺産•教堂•監獄和拘留所•藝術畫廊和博物館•聲名顯赫的住宅

5、人員疏散非常困難的時候

建築物是否會對公衆開放？這裏是否會容納大批人群，在疏散時他們會需要額外的幫助？是否會因爲擁擠或有限的出口而使疏散變得非常困難？業務又會因疏散受到什麽樣的影響？XtralisVESDA系統的極早期報警-大限度地爲人們提供瞭疏散時間。

這對於下列場所非常關鍵：

•購物中心•醫院•體育場•地下隧道•古建築遺産•老年設施或兒童設施

6、環境條件極其惡劣的時候

被保護區的空氣質量是否很差？是否存在極端的溫度條件？XtralisVESDA探測器具有二級過濾器，可以確保其在肮髒的環境下保持良好的工作狀态。而且，可以将探測器安裝在其它地方，隻将採樣管布置在極端的環境内。採樣空氣在到達探測器之前會被過濾、加溫或冷卻。

對於下列環境非常理想：

•電站•礦廠•公共交通•車工業•造紙廠和鋸木廠•生産線•冷庫•危險區域(FM，1級2部)

7、有滅火系統的時候

滅火系統的釋放是否需要花費巨資並造成破壞？XtralisVESDA系統所提供的VLF-250極早期報警可以使你盡早地處理火情，在滅火系統不得不啓動之前採取有效措施。可以利用XtralisVESDA系統的多級報警，從控制空氣調節裝置到滅火系統的釋放，在不同的火災階段觸發不同的響應。

可應用於下列場所：

•通訊網絡中心•服務器機房•指揮調度站•開關室
