0　引言

随著國民經濟的發展和人民生活水平的提高，工業用電和家庭用電量逐年增加
，給人們的生活和生産帶來極大便利的同時也留下瞭安全隐患。近年來，電氣火災在火災起因中居首位。本文針對近年來電氣火災事故居高不下的嚴峻形勢，根據電氣火災的規律和特點，提出推廣應用電氣火災監控系統技術，提高防控電氣火災的能力，達到防患於未然的目的。

1　電氣漏電火災原因分析

據統計，在電氣火災中短路起火占60%，是-常見的電氣火災。當供電線路及設備由於安裝使用不當，線路老化或機械損傷等原因，其絕緣性下降，導緻供電線路及設備與大地之間有不正常的電流流過
，就會發生漏電
。當人體接觸故障電壓會引起電擊
，絕緣破損可能發生接地故障而引發電氣火災。接地故障就是帶電導體與地面的短路，電氣線路及裝置因絕緣破損有接地故障時，在漏電故障點和導電不良連接處将引起電弧、電火花
，電弧具有很大的阻抗和電壓降，限制瞭故障電流，使電流保護器不能動作或不能及時動作來切斷電源，幾百毫安的漏電電弧産生的局部高溫達2000℃以上，足以引燃周圍的可燃物引發電氣火災。而現有的消防技術規範對電氣防火的限制條文少，監督管理力度不夠，造成大量用戶的電氣設計、施工、使用過程中存在諸多隐患。

2　電氣火災監控系統的基本組成、工作原理和設計

（1）基本組成和工作原理

電氣火災監控系統的基本組成：電氣火災監控設備、剩餘電流式電氣火災監控探測器以及測溫式電氣火災監控探測器等三種産品組成。

電氣火災監控系統集監視、報警、控制、集中管理於一體，監控探測器一般挂接在總線上的支路上，接受主控制器的命令，並傳送全部信息；主控制器處理接收來的數據，監測被探測電氣線路的漏電電流、溫度等參數的變化。當參數異常時剩餘電流互感器、溫度傳感器等終端探測頭對信息進行採集，並送到監控探測器中，超出設定值時即發出報警信号，同時輸送到監控設備中
，經進一步判定
，當確認可能發生電氣火災時，監控主機發出火災報警信号，報警指示燈亮，發出報警音響，並在液晶顯示屏上顯示報警信息，值班人員迅速進行檢查處理。

（2）電氣火災監控系統的設計

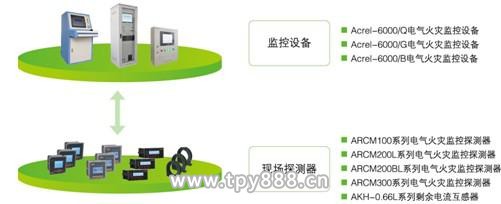

Acrel-6000電氣火災監控系統採用分層分布、開放式結構設計，主要由監控設備、監控探測器等組成。監控設備能接收來自電氣火災監控探測器的報警信号，發出聲光報警信号和控制信号，指示報警部位，記錄並保存報警信息，是系統的管理中心。監控探測器探測被保護線路中的剩餘電流、溫度等電氣火災危險參數，並可直接将本地採集的信号處理爲數字信号，通過标準通訊協議進行傳輸。提高瞭信号傳輸過程中的抗幹擾能力，提升瞭系統的可靠性指标。

3　組網方案和設備清單

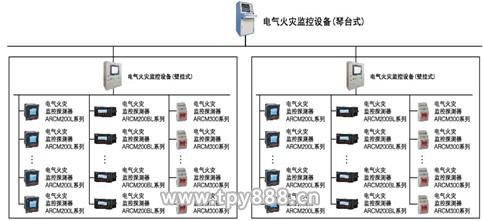

（1）大型建築群組網方案

大型建築群，樓層高，多棟樓體分散。採用Acrel-6000/Q電氣火災監控設備+ACREL6000/B電氣火災監控設備+電氣火災監控探測器三層結構組網模式，便於區域化管理，採用RS-485網絡通信，以太網通信，以太網通信，滿足瞭通信實時性高的要求。

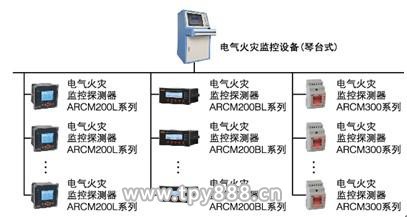

（2）大型單體建築組網方案

大型單體建築，採用Acrel-6000/Q電氣火災監控設備+電氣火災監控探測器兩層建構組網模式，檢測管理功能全面，性價比高，採用RS-485網絡，通信介質採用屏蔽雙絞線，滿足瞭通信實時性高的要求。

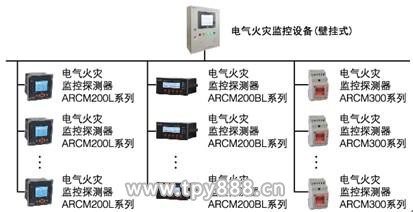

（3）中型建築組網方案

中型單體建築，採用Acrel-6000/B電氣火災監控設備+電氣火災監控探測器兩層結構組網模式，造價經濟，性價比高，採用RS-485網絡，滿足瞭通信實時性高的要求。

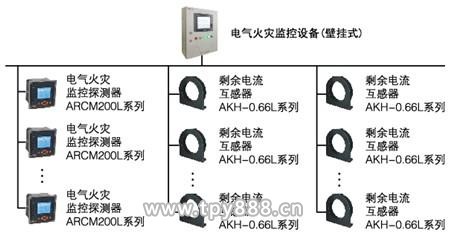

（4）小型建築組網方案

小型建築，採用Acrel-6000/B電氣火災監控設備進行監控，造價經濟，性價比高。

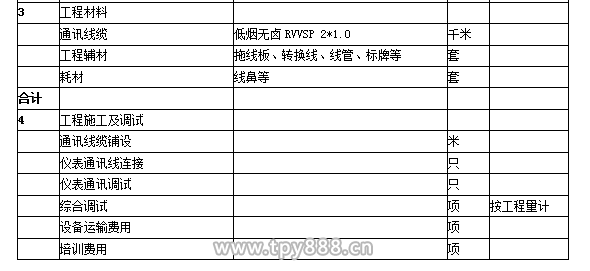

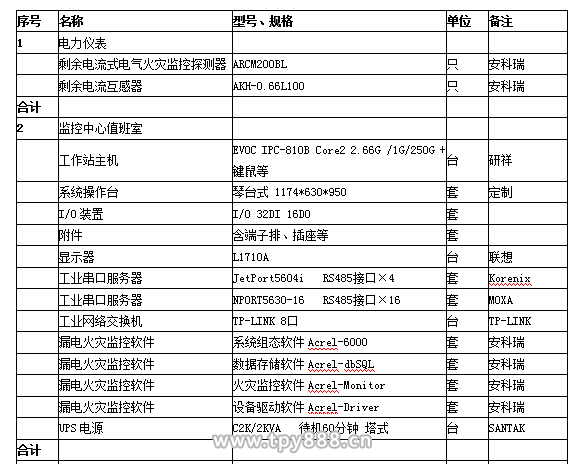

（5）設備清單

 4　結束語

綜上所述，電氣火災監控系統是一個聯網的整體裝置，是一個完整的系統。其主要功能是在火災發生前，能對配電線路、變配電設備、重要用電設備的電流(以線路漏電電流爲主)和溫度變化進行檢測，以及對隐患和故障部位的地址進行報警。從而可以及時的發現電氣火災隐患並妥善處理，盡早解決，徹底消除電氣火災。

 參考文獻：

[1]《安科瑞電氣股份有限公司産品手冊》2013.1版.

[2] 李剛.電氣火災監控系統在現實中的應用[J].電氣火災防治與調查技術.2013
