DH-GSTN5300/5剩餘電流式電氣火災監控探測器安裝參數
一
、DH-GSTN5300/5剩餘電流式電氣火災監控探測器産品概述

DH-GSTN5300/5剩餘電流式電氣火災監控探測器爲分體式單路探測器，與海灣的GST-DH9000電氣火災監控設備等構成電氣火災監控報警系統，适用於對各級保護對象的配電室低壓輸出側或配電櫃、總配電箱、一二級配電箱等處供電線路的剩餘電流的實時監測。

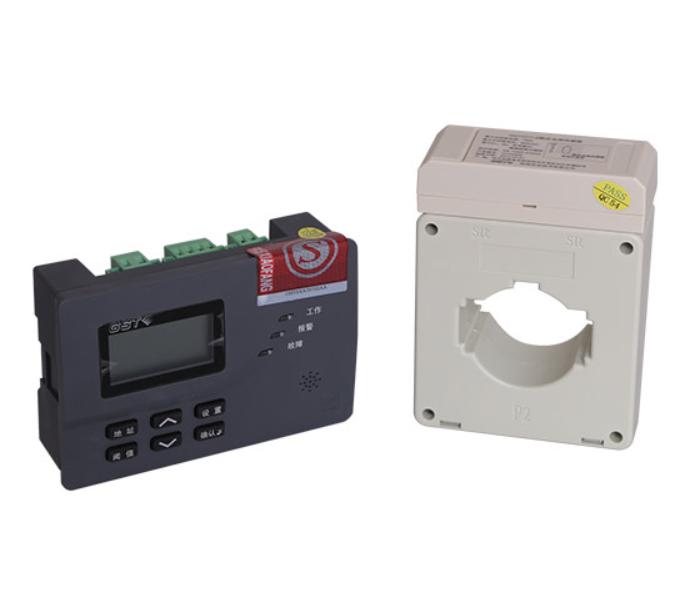

DH-GSTN5300/5探測器由信号處理模塊和剩餘電流傳感器兩部分構成，其中信号處理模塊可面闆嵌入式安裝也可導軌安裝。剩餘電流傳感器爲閉口方孔型。
二、DH-GSTN5300/5剩餘電流式電氣火災監控探測器産品規格

型号     DH-GSTN5300/5
工作電壓     總線24V，無極性
工作電流     ＜DC3mA
剩餘電流報警設定值     DH-GSTN5300/5/ 50mA到1000mA(步進1mA)
主回路     電流0A~2000A多種規格可選，電壓＜AC660V
報警響應時間     ≤30s
輸出觸點容量     2A/30VDC
使用環境     溫度：-10℃~+60℃相對濕度≤95%，不凝露海拔小於3000m
外殼防護等級     IP30
總線通信     地址採用電子編碼器編碼方式
，占1個編碼點((1~242)
殼體材料和顔色     信号處理模塊：阻燃ABSPANTONECOOLGRAY10C；傳感器
：ABS，象牙白
外形尺寸     信号處理模塊：144mm×96mm×46mm

執行标準     GB14287.2-2005

傳感器型号     -大主回路電流     穿線孔徑(mm)     外形尺寸(mm)     安裝尺寸(mm)     安裝螺紋規格     說明
GSTZCT-5     160A     閉口、圓孔Φ50     W:102 H:136 D:45     M:45 N:75 L:7     M5     适用電纜

三、DH-GSTN5300/5剩餘電流式電氣火災監控探測器特點

●探測器爲分體式結構，外置剩餘電流傳感器，布線簡便；

●傳感器的靈敏度高，線性度好
，運行可靠，安裝方便；報警設定值可以從50mA到1000mA間設置，設置精度爲1mA；

●液晶顯示：可顯示當前剩餘電流值、報警設定值和地址，直觀方便；

●按鍵操作：可按鍵設置，亦可通過電子編碼器或電氣火災監控設備實現地址編碼和報警剩餘電流值的設置，簡單易行，便於工程調試和維護；

●探測器由電氣火災監控設備的數字化通信總線供電且無極性連接、無需另接220V或24V電源，簡單方便；

●信号處理模塊體積小巧，可實現導軌安裝和面闆安裝。
