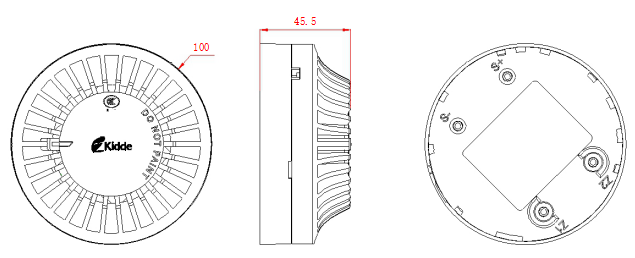

JTY-GDM-GS8010探測器的外形結構示意圖如下：

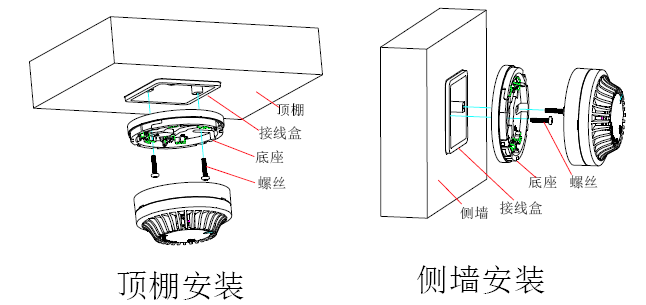

　　JTY-GDM-GS8010探測器安裝方式如下：

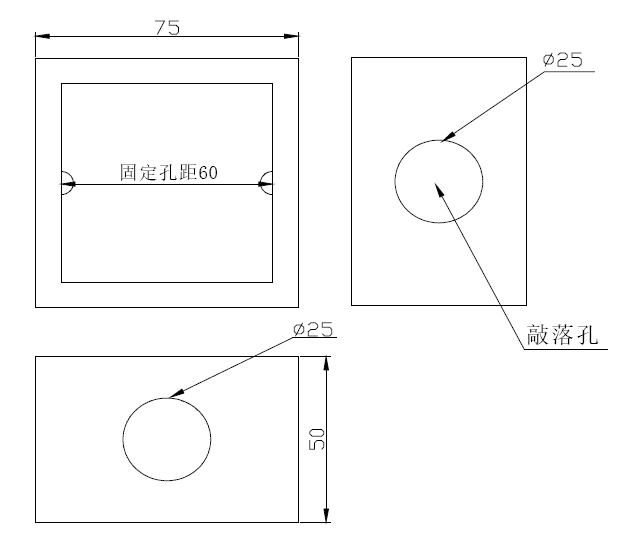

　　接線盒可採用86H50型标準預埋盒，其結構尺寸外形示意圖如下：

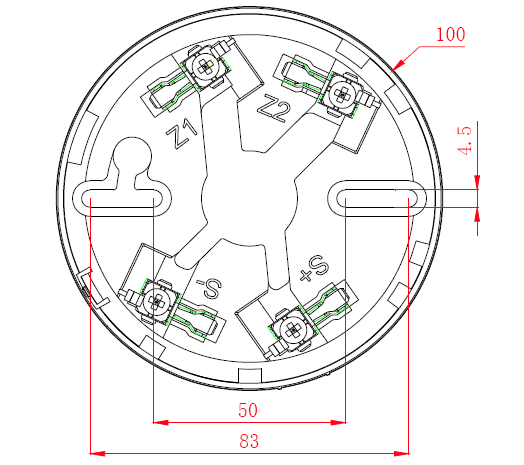

　　GS-802底座外形示意圖如下：

　　首先将底座根據需求安裝於頂棚或側牆上。定位底座安裝牢固後，将探測器底部上的對位标識C對準定位底座A處，将探測器順時針旋轉到定位底座B處即可安裝好探測器（标識位置如圖1-5所示）。

　　布線要求：均推薦使用截面積1.0mm2~2.1mm2的防火電纜，穿金屬管或阻燃管敷設，但必須符合當地安裝規範。建議報警輸出接線採用不同顔色線區分極性。
