JTY-GDM-GS8010S點型光電感煙火災探測器是採用紅外散射原理結合自主研發的高性能光學迷宮研制而成的智能型探測器 ，在無煙狀态下，隻接收很弱的紅外光，當有煙塵進入時 ，由於散射作用，使接收信号增強 ，當煙塵達到一定濃度時，可輸出報警信号。該探測器配接GS-802S聲音底座，報警時發出聲音報警。本探測器主要具有以下特點：
（1）指示燈：正常：紅色閃亮或不亮，不亮或閃亮以及閃亮周期均可設置；報警：紅色常亮 。
（2）地址碼設定 ：可通過手持編碼器現場設定地址碼 。
（3）報警輸出 ：報警輸出功能可設置爲禁止或使能；設置爲禁止時 ，當探測器報警時，輸出端口無報警輸出，設置爲使能時可驅動配接的聲音底座和遠程燈。出廠默認爲使能狀态。
注意：探測器報警輸出必須設爲使能方可驅動聲音底座。
（4）故障自診斷：探測器可自我診斷傳感器以及迷宮髒故障，當報警輸出使能時，可診斷輸出端口短路或斷路故障，並向控制器傳遞故障信号。
（5）靈敏度設置：探測器具備兩級感煙靈敏度 ，可通過手持編碼器現場設置，出廠默認爲2級靈敏度。
（6）靈敏度漂移補償 ：探測器可對傳感器件因外界環境如灰塵、潮濕、老化等因素引起的長期緩慢變化做出相應的調整補償。
二、JTY-GDM-GS8010S點型光電感煙火災探測器主要技術參數| 型号 | JTY-GDM-GS8010S |
| 工作電壓 | 總線24V(16V~28V) |
| 監視電流 | ≤0.3mA |
| 報警電流 |
≤1.3mA（報警輸出禁止） ≤4.5mA（報警輸出使能） |
| 報警聲音輸出 | 75dB~115dB（正前方3m水平處（A計權）） |
| 測器指示燈 | 正常時閃亮或不亮（可設），報警時常亮 |
| 遠程指示燈 | 正常時不亮，報警時閃亮，周期0.7S |
| 靈敏度範圍 |
1級 ：0.56~2.8%/ft 2級 ：2.0~3.99%/ft |
| 兼容的底座 | GS-802S聲音底座 |
| 外形尺寸 | 168.0mm×101.0mm×55.5mm(帶底座) |
| 編碼方式 | 可通過手持編碼器現場設定，占用一個總線編碼點，可在1～252之間任意設定 |
| 工作環境 |
溫度：32℉(0℃)～100℉(37.8℃) 濕度：0~93%，無結露 |
當空間高度爲6m～12m時，一個探測器的保護面積，對一般保護場所而言爲80m2。空間高度爲6m以下時，保護面積爲60m2。具體參數應以《火災自動報警系統設計規範》（GB50116）爲準。
四、JTY-GDM-GS8010S感煙火災探測器結構特征、安裝與布線JTY-GDM-GS8010S探測器的外形與JTY-GDM-GS8010型點型光電感煙火災探測器相同。

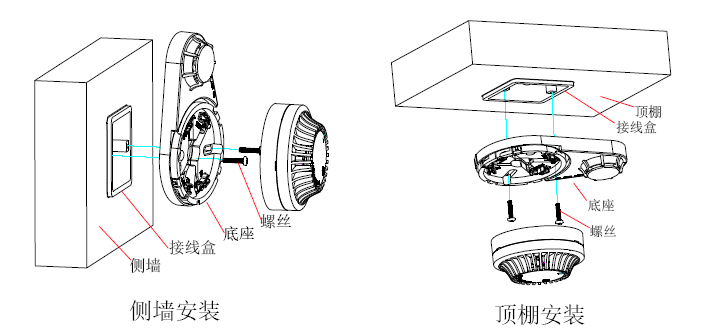

JTY-GDM-GS8010S探測器安裝方式如下圖：

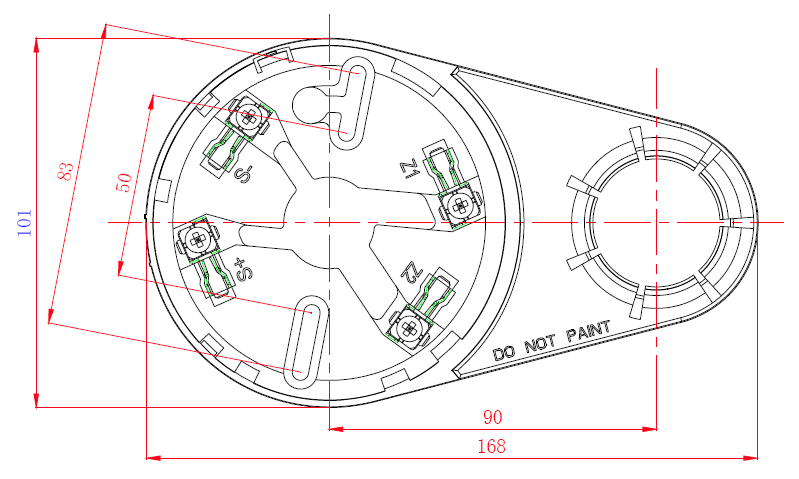

GS-802S底座外形示意圖如下：

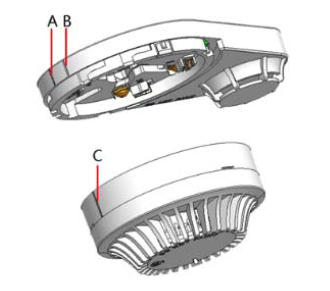

首先将底座根據需求安裝於頂棚或側牆上。将定位底座安裝牢固後，将探測器底部上的對位标識C對準定位底座A處，将探測器順時針旋轉到定位底座B處即可安裝好探測器（标識位置如下圖所示）。
布線要求：均推薦使用截面積1.0mm2~2.1mm2的防火電纜，穿金屬管或阻燃管敷設，但必須符合當地安裝規範。建議報警輸出接線採用不同顔色線區分極性。
